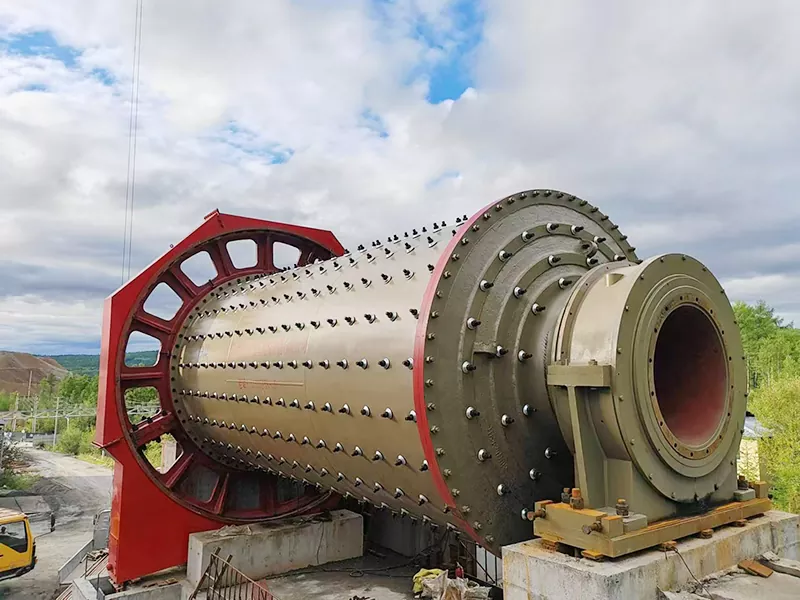

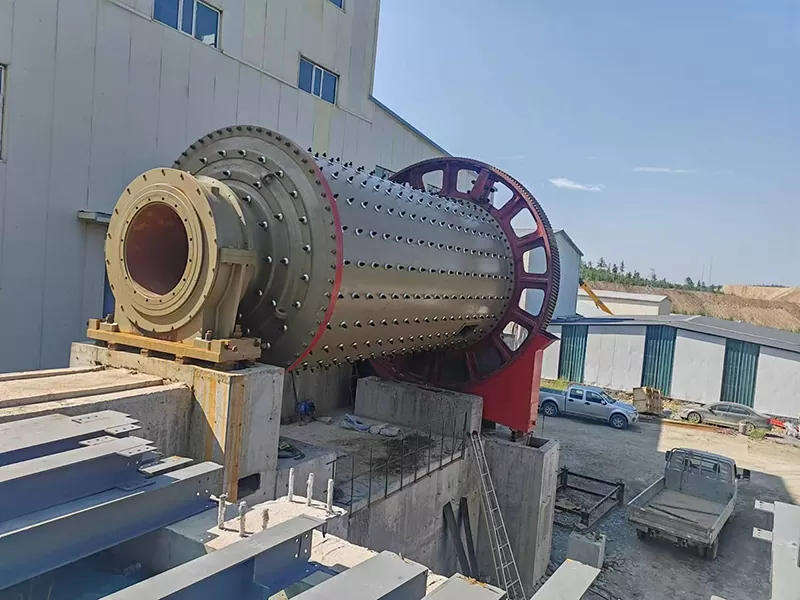

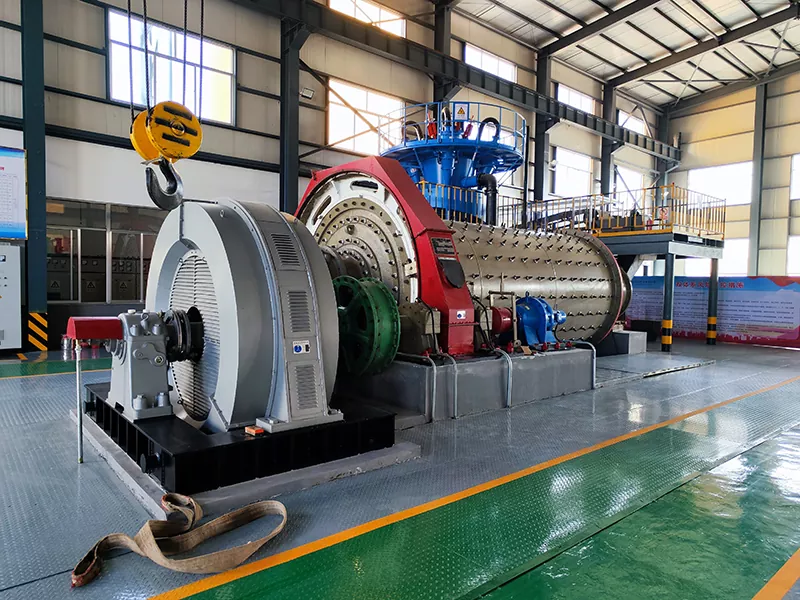

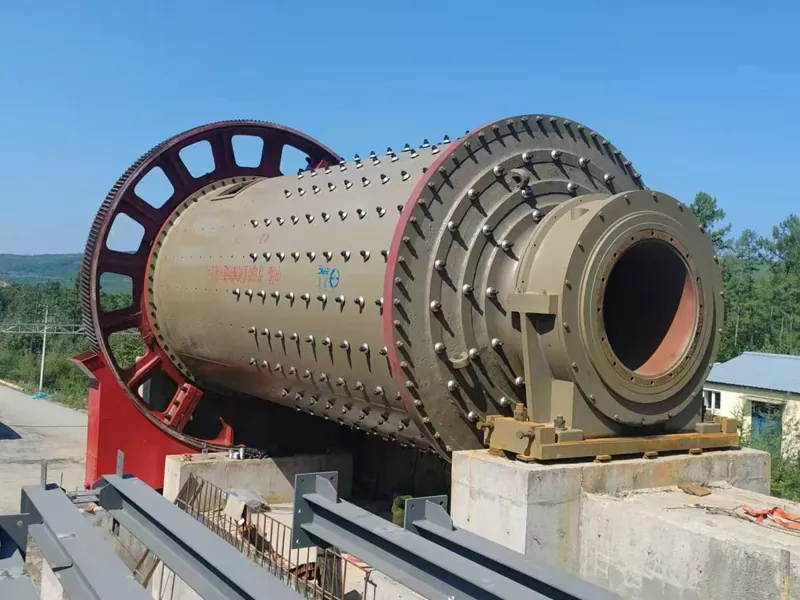

آسیاب گلوله ای رنده ای صرفه جویی در مصرف انرژی

آسیاب گلوله رنده صرفه جویی در انرژی توسط یک سازنده حرفه ای عرضه می شود -حماسه، ارائه راه حل قابل اعتماد و با کارایی بالا برای سنگ زنی سنگ های درشت. این آسیاب گلوله ای به عنوان یک محصول صادراتی برتر، فناوری پیشرفته، بهره وری انرژی و ساخت و ساز قوی را برای پاسخگویی به نیازهای پردازش مواد معدنی مدرن ادغام می کند.

پارامتر محصول

چرا آسیاب توپ رنده ما را انتخاب کنید؟

برنامه های کاربردی

· سنگ زنی درشت سنگ معدن در طلا، مس، آهن و سایر عملیات معدنکاری غیرآهنی و آهنی.

· برای کارخانه‌های فرآوری مواد معدنی در مقیاس بزرگ که به توان عملیاتی بالا و اندازه ذرات ثابت نیاز دارند، مناسب است.

· در هر دو فرآیند آسیاب مرطوب و خشک برای بهبود انعطاف پذیری و کارایی استفاده می شود.

آسیاب توپ رنده‌ای چگونه کار می‌کند

آسیاب توپ رنده EPIC به آرامی از طریق یک دستگاه انتقال می‌چرخد. مواد از انتهای تغذیه سیلندر تغذیه می شود. در داخل، توپ های فولادی بر روی مواد تاثیر می گذارد و به خود آسیاب کمک می کند. تغذیه مداوم مواد را به سمت انتهای تخلیه هدایت می کند. یک صفحه توری سنگ معدن را خارج می کند در حالی که از تخلیه توپ های فولادی جلوگیری می کند و از حداقل سنگ زنی بیش از حد اطمینان می دهد. یاتاقان های غلتشی در دو انتها جایگزین یاتاقان های کشویی می شوند و مصرف انرژی را به میزان قابل توجهی کاهش می دهند.

ویژگی های کلیدی در عملیات:

1. آستر حلقوی شیاردار سطح تماس با سنگ معدن را به حداکثر می‌رساند و راندمان آسیاب را بهبود می‌بخشد.

2. رولبرینگ‌های کروی دو ردیفه بزرگ، مقاومت راه‌اندازی و اصطکاک را کاهش می‌دهند.

3. روغن‌کاری مه روغن عملکرد مداوم و قابل اعتماد چرخ دنده‌ها را تضمین می‌کند.

4. برای ظرفیت تولید بزرگ، تا 160 تن در ساعت طراحی شده است.

5. نصب انعطاف‌پذیر: واحدهای کوچک (قطر کمتر از 2.1 متر) از یک قاب یکپارچه برای ساخت و ساز ساختمانی راحت استفاده می‌کنند.

مزایای صرفه جویی در انرژی

· اثر سنگ زنی بهینه:

آسترهای راه راه مواد را بلند می کنند و در عین حال که انرژی را کاهش می دهند، آسیاب را افزایش می دهند.

· هزینه های عملیاتی کمتر:

یاتاقان‌های غلتشی آسیاب گلوله‌ای رنده صرفه‌جویی در مصرف انرژی، اصطکاک را کاهش می‌دهند و 20 تا 30 درصد در انرژی صرفه‌جویی می‌کنند.

· بهره وری بالاتر:

پورت های تخلیه بزرگ و کنترل بیش از حد سنگ زنی خروجی را بهبود می بخشد.

· سازگار با نگهداری:

روغن کاری مه روغن و اجزای مدولار نگهداری را ساده می کند.

مقایسه با جایگزین های بازار

· طراحی صرفه جویی در انرژی EPIC با به حداقل رساندن سنگ زنی بیش از حد، از آسیاب های گلوله ای سرریز سنتی بهتر عمل می کند.

· صادرات جهانی سازگاری و عملکرد محصول را در انواع مختلف مواد معدنی نشان می دهد.

· گزینه های قابل تنظیم برای نیازهای پروژه خاص، امکان کنترل دقیق اندازه ذرات و راندمان سنگ زنی را فراهم می کند.

مورد پروژه

یک کارخانه فرآوری مواد معدنی در آسیای جنوب شرقی به یک محلول آسیاب قابل اعتماد برای سنگ معدن طلای درشت نیاز داشت. آسیاب سرریز موجود آنها مواد را بیش از حد آسیاب می کرد که باعث مصرف انرژی بالا و اندازه ذرات ناسازگار می شد. آنها آسیاب توپ رنده EPIC را برای جایگزینی آن انتخاب کردند.

تایید در محل

قبل از حمل و نقل، تیم فنی مشتری از کارخانه EPIC در Qingdao بازدید کردند تا کارخانه را بررسی کنند. آنها روی سه چیز تمرکز کردند: سیستم تخلیه صفحه رنده (برای تأیید آن از فرار توپ های فولادی در حالی که اجازه عبور سنگ درشت را می دهد)، نصب آستر حلقوی شیاردار (برای تأیید سطح تماس توپ با سنگ معدن)، و سیستم روانکاری مه روغن روی چرخ دنده دور و یاتاقان های اصلی. این تیم همچنین کیفیت جوش روی سیلندر و تحمل مونتاژ رولبرینگ های کروی دو ردیفه بزرگ را بررسی کردند.

نتیجه

پس از پذیرش، آسیاب حمل و در محل راه اندازی شد. مشتری عملکرد پایدار، اندازه ذرات تخلیه ثابت و کاهش قابل اندازه‌گیری مصرف انرژی را در مقایسه با آسیاب سرریز قبلی خود گزارش کرد. این پروژه تأیید کرد که برای سنگ زنی سنگ درشت، طراحی تخلیه رنده سنگ زنی بیش از حد را به حداقل می رساند و راندمان کلی مدار را بهبود می بخشد.

چرا EPIC را انتخاب کنید

1. متخصص در تجهیزات سنگ زنی درشت

حماسهاز سال 1988 آسیاب های آسیاب را با خط تولیدی که آسیاب های گلوله ای رنده ای، آسیاب های گلوله ای سرریز، آسیاب های خودزا، آسیاب های میله ای و آسیاب های همزن را پوشش می دهد، تولید می کند. برای مدارهای سنگ زنی درشت، تیم مهندسی ما می داند که چگونه روش تخلیه، مشخصات لاینر و نوع یاتاقان بر توزیع اندازه ذرات و مصرف انرژی تأثیر می گذارد - و ما هر آسیاب را بر اساس آن پیکربندی می کنیم.

2. فناوری بلبرینگ نورد ساخته شده در خانه

آسیاب ساچمه ای رنده ای صرفه جویی در انرژی ما به جای یاتاقان های کشویی از رولبرینگ های کروی دو ردیفه بزرگ استفاده می کند. این طرح یک افزونه نیست. از همان ابتدا در ساختار آسیاب طراحی شده است، ماشینکاری صندلی بلبرینگ، تراز شفت و مسیریابی روانکاری را پوشش می دهد. نتیجه 20 تا 30 درصد مصرف انرژی کمتر و راه اندازی آسان تر است.

3. لاینر حلقوی شیاردار - طراحی، ریخته گری و نصب توسط حماسه

آستر حلقوی شیاردار مطابق نقشه های خود EPIC تولید شده و در کارگاه ما نصب شده است. ما مشخصات شیار، سختی مواد و تحمل مناسب را کنترل می کنیم، بنابراین آستر تماس ثابت با سنگ معدن و عمر سایش قابل پیش بینی را ارائه می دهد. آسترهای جایگزین نیز برای خدمات پس از فروش موجود است.

4. ظرفیت تولید در مقیاس کامل

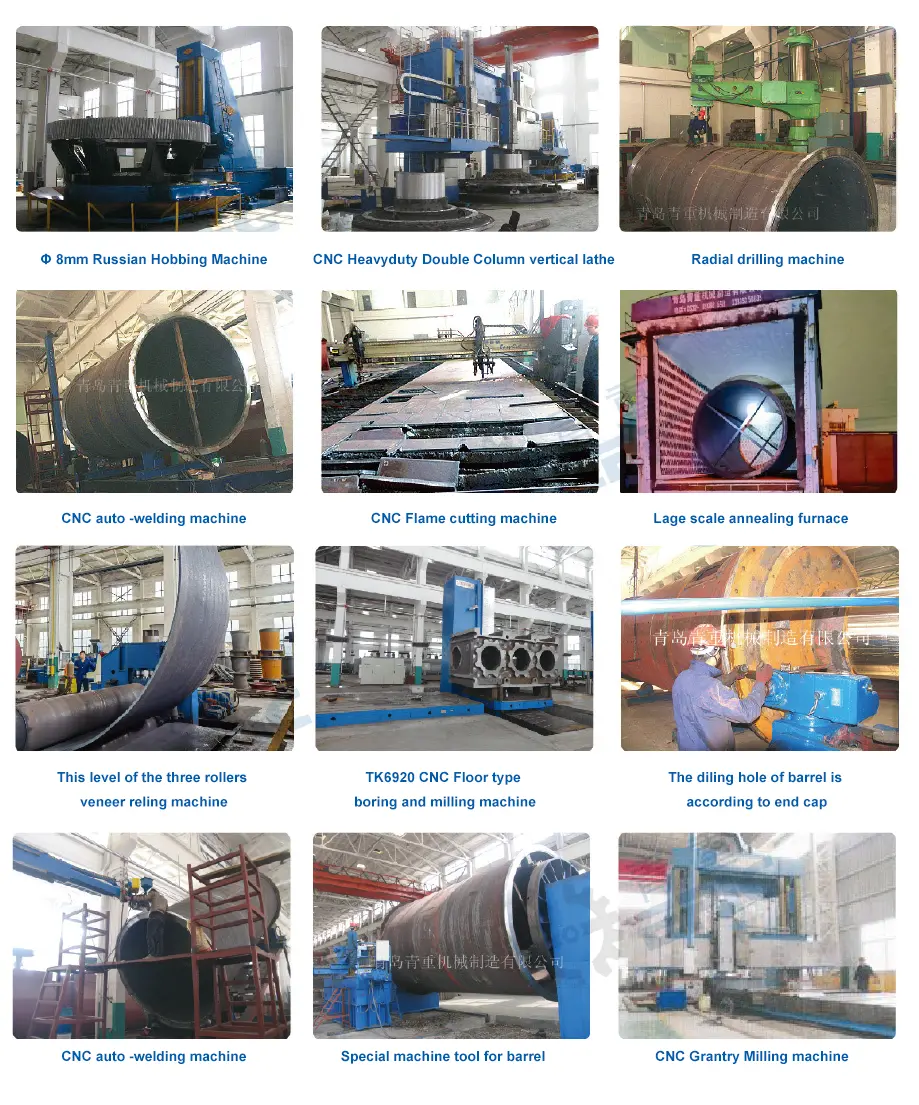

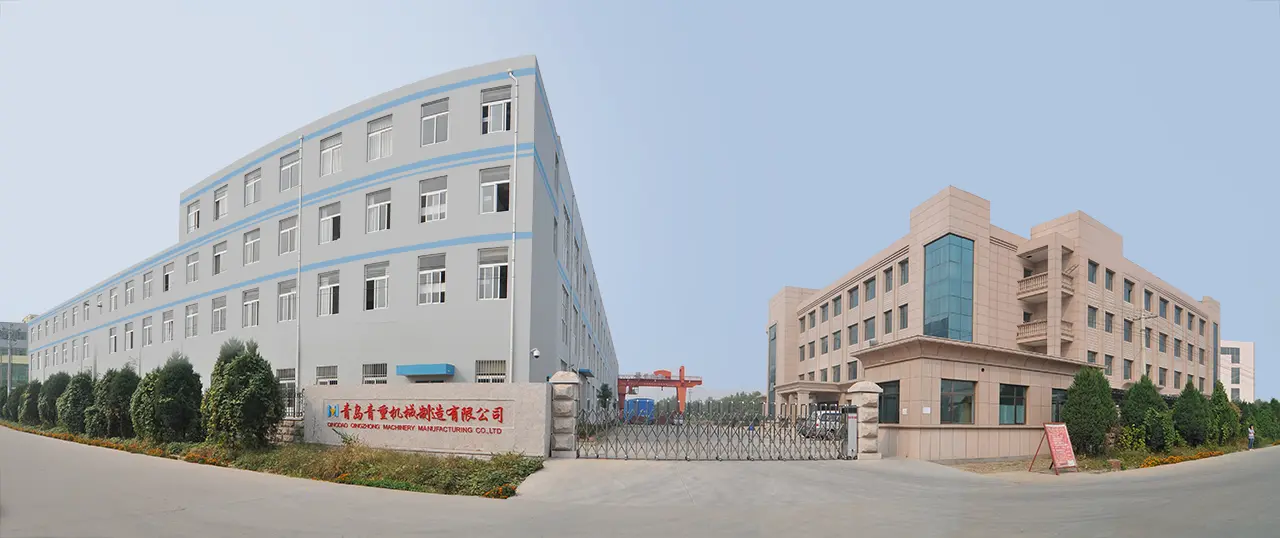

پایه تولید چینگدائو EPIC شامل ریخته گری، ماشینکاری، جوشکاری، مونتاژ و آزمایش می شود. آسیاب های گلوله ای رنده تا قطر سیلندر 5.5 متر و قدرت موتور اصلی 5200 کیلووات در داخل تولید می شوند و داده های ظرفیت تولید در کارخانه قابل تأیید است.

5. تجربه پروژه در خارج از کشور

آسیاب های آسیاب EPIC به آسیای جنوب شرقی، آمریکای جنوبی، آفریقا، خاورمیانه و آسیای مرکزی صادر می شود. تیم های تجاری و فنی بین المللی ما از پروژه های خارج از کشور از انتخاب مدل، سفارشی سازی و بازرسی کارخانه تا راهنمایی نصب و نگهداری طولانی مدت پشتیبانی می کنند.

6. بازرسی کارخانه خوش آمدید

مشتریان خارج از کشور می توانند از کارخانه EPIC در Qingdao بازدید کنند تا سیستم تخلیه صفحه رنده، آستر حلقوی شیاردار، سیستم روغن کاری غبار روغن، جوش سیلندر و مونتاژ بلبرینگ را قبل از حمل و نقل بررسی کنند. گفتگوهای فنی شامل نوع سنگ معدن، اندازه خوراک، اندازه ذرات هدف، توان عملیاتی، راهنمایی نصب و نگهداری طولانی مدت است.

7. سفارشی سازی برای مدارهای سنگ زنی درشت

هر پروژه سنگ زنی درشت دارای ویژگی های سنگ معدن، اندازه خوراک و اندازه ذرات هدف است. EPIC بر اساس پارامترهای پروژه شما، پیکربندی‌های سفارشی‌سازی شده‌ای را ارائه می‌کند که شامل اندازه سیلندر، مشخصات لاینر، نوع یاتاقان، پیکربندی درایو، سیستم کنترل و طراحی پورت تخلیه است.

8. قطعات یدکی و پشتیبانی پس از فروش

حماسه آسترها، صفحات رنده، بلبرینگ ها، چرخ دنده ها و سایر قطعات سایش را برای طول عمر کامل آسیاب تامین می کند. الگوهای سفارشی برای سفارش مجدد ثبت می شوند. مشتریان بلندمدت خدمات با اولویت قطعات یدکی و پشتیبانی فنی دریافت می کنند.

سوالات متداول

Q1: تفاوت بین آسیاب گلوله ای رنده شده و آسیاب گلوله ای سرریز چیست؟

آسیاب گلوله ای رنده ای مواد را از طریق صفحه رنده ای در انتهای تخلیه تخلیه می کند، که توپ های فولادی را نگه می دارد در حالی که اجازه می دهد سنگ معدن درشت عبور کند. یک آسیاب گلوله ای سرریز دوغاب را از طریق یک شفت توخالی با تکیه بر سطح دوغاب تخلیه می کند. آسیاب های رنده ای برای آسیاب درشت بهتر هستند و آسیاب بیش از حد را کاهش می دهند. آسیاب های سرریز برای آسیاب ریز بهتر هستند.

Q2: آسیاب توپ رنده برای چه استفاده می شود؟

برای سنگ زنی سنگ درشت در کارخانه های فرآوری مواد معدنی، به ویژه برای طلا، مس، آهن و سایر سنگ های آهنی و غیر آهنی استفاده می شود. برای کارخانه های در مقیاس بزرگ که به توان عملیاتی بالا (تا 160 تن در ساعت) و اندازه ذرات ثابت نیاز دارند، مناسب است و در مدارهای آسیاب مرطوب و خشک کار می کند.

Q3: صفحه رنده چگونه از تخلیه توپ های فولادی جلوگیری می کند؟

صفحه رنده دارای شکاف هایی با اندازه کوچکتر از گلوله های فولادی است اما به اندازه کافی بزرگ برای عبور ذرات سنگ معدن است. همانطور که آسیاب می چرخد، سنگ معدن توسط تغذیه مداوم از طریق شکاف ها رانده می شود، در حالی که گلوله های فولادی برای آسیاب بیشتر در داخل سیلندر باقی می مانند. این طراحی سنگ زنی بیش از حد را به حداقل می رساند و رسانه آسیاب را در آسیاب نگه می دارد.

Q4: محدوده ظرفیت آسیاب توپ رنده EPIC چقدر است؟

مدل استاندارد تا 160 تن در ساعت را پشتیبانی می کند. EPIC همچنین مدل‌های بزرگ‌تری را برای کارخانه‌های فرآوری مواد معدنی با کارایی بالا ارائه می‌دهد. برای ظرفیت خاص پروژه، نوع سنگ معدن، اندازه خوراک، اندازه ذرات هدف و خروجی مورد نیاز خود را برای ما ارسال کنید و مهندسان ما مدل مناسب را توصیه خواهند کرد.

Q5: طراحی بلبرینگ نورد چقدر انرژی می تواند ذخیره کند؟

با جایگزینی بلبرینگ های کشویی معمولی با رولبرینگ های کروی دو ردیفه بزرگ، آسیاب مقاومت راه اندازی و اصطکاک را کاهش می دهد و مصرف انرژی را 20 تا 30 درصد کاهش می دهد. همچنین گشتاور راه‌اندازی را کاهش می‌دهد که به معنای استارت‌های نرم‌تر و فشار کمتری بر موتور و سیستم انتقال است.

Q6: آستر حلقوی شیاردار چیست و چرا اهمیت دارد؟

آستر حلقوی شیاردار یک صفحه آستری موجدار است که در داخل سیلندر نصب شده است. شیارهای آن سطح تماس بین رسانه های آسیاب و سنگ معدن را افزایش می دهد و بالا بردن مواد در داخل آسیاب را بهبود می بخشد. این امر منجر به راندمان آسیاب بالاتر، کنترل بهتر اندازه ذرات و مصرف انرژی کمتر در هر تن سنگ معدن می شود.

Q7: تفاوت بین آسیاب گلوله ای رنده ای EPIC و آسیاب گلوله ای معمولی چیست؟

آسیاب گلوله ای رنده ای EPIC از یاتاقان های غلتشی به جای یاتاقان های کشویی، از آستر حلقوی شیاردار به جای آستر تخت و از سیستم روغن کاری مه روغن به جای روغن کاری دستی استفاده می کند. این سه تغییر در مقایسه با آسیاب های گلوله ای معمولی 20 تا 30 درصد صرفه جویی در انرژی، توان عملیاتی بالاتر و تعمیر و نگهداری کمتر را ارائه می دهند.

Q8: آیا می توان آسیاب را برای یک نوع یا پروژه سنگ معدن خاص سفارشی کرد؟

بله. EPIC راه حل های سفارشی بر اساس نوع سنگ معدن، اندازه خوراک، اندازه ذرات هدف، توان عملیاتی، ارتفاع سایت، منبع تغذیه و شرایط نصب ارائه می دهد. گزینه های سفارشی شامل اندازه سیلندر، مشخصات لاینر، نوع بلبرینگ، پیکربندی و سیستم کنترل درایو، به علاوه راهنمایی نصب در محل و پشتیبانی طولانی مدت نگهداری می شود.

Q9: مورد نیاز نصب برای آسیاب گلوله رنده چیست؟

برای واحدهایی با قطر سیلندر کمتر از 2.1 متر، EPIC از طراحی قاب یکپارچه استفاده می کند که ساخت و ساز مدنی را ساده می کند و زمان نصب را کوتاه می کند. برای واحدهای بزرگتر از پایه جداگانه استفاده می شود. EPIC نقشه های نصب، راهنمایی در محل و پشتیبانی راه اندازی برای پروژه های خارج از کشور را ارائه می دهد.

Q10: زمان تحویل چقدر است و چگونه می توانم یک نقل قول دریافت کنم؟

زمان تحویل استاندارد معمولاً 30 تا 60 روز بسته به مدل و مقدار سفارش است. برای دریافت قیمت، نوع سنگ معدن، اندازه خوراک، اندازه ذرات هدف، ظرفیت مورد نیاز (t/h)، شرایط سایت و منبع تغذیه را برای ما ارسال کنید. تیم مهندسی ما مدل مناسب را توصیه می کند و یک نقل قول کامل ارائه می دهد.

Q11: آیا مشتریان خارج از کشور می توانند کارخانه را قبل از حمل و نقل بازرسی کنند؟

بله. EPIC از مشتریان خارج از کشور برای بازدید از پایگاه تولید خود در چینگدائو برای بازرسی کارخانه در محل و پذیرش تجهیزات قبل از ارسال استقبال می کند. مشتریان می توانند سیستم تخلیه صفحه رنده، آستر حلقوی شیاردار، سیستم روانکاری مه روغن، جوش سیلندر و مونتاژ بلبرینگ را بررسی کنند. گفتگوهای فنی شامل نوع سنگ معدن، اندازه خوراک، اندازه ذرات هدف، توان عملیاتی، راهنمایی نصب و نگهداری طولانی مدت است.

Q12: چرا آسیاب توپ رنده EPIC را نسبت به سایر تامین کنندگان انتخاب کنید؟

حماسه دارای چندین دهه مهندسی تخصصی در طراحی آسیاب است، از مواد بادوام و کنترل کیفیت دقیق استفاده می کند و مشاوره، راهنمایی نصب و خدمات پس از فروش را ارائه می دهد. آسیاب گلوله رنده صرفه جویی در انرژی ترکیبی از فناوری بلبرینگ نورد، طراحی آستر حلقوی شیاردار و روانکاری مه روغن برای ارائه 20 تا 30 درصد صرفه جویی در انرژی، ظرفیت تا 160 تن در ساعت و عملکرد طولانی مدت قابل اعتماد برای سنگ زنی سنگ درشت است.

خلاصه مزایا

· سنگ زنی با راندمان بالا با کاهش مصرف انرژی.

· طراحی قوی و بادوام برای عملکرد طولانی مدت.

· تعمیر و نگهداری آسان و سیستم روانکاری قابل اعتماد.

· گزینه‌های اندازه‌گیری انعطاف‌پذیر برای برآوردن نیازهای عملیاتی.

· گزینه ایده آل برای خریداران جهانی که به دنبال تجهیزات فرآوری مواد معدنی مقرون به صرفه و با کیفیت هستند.

حماسه Grate Ball Mill نشان دهنده اوج فناوری پیشرفته آسیاب، مهندسی برتر و تخصص صادرات جهانی است. این آسیاب گلوله ای چه در حال ارتقاء کارخانه های موجود و چه ساخت خطوط جدید فرآوری مواد معدنی، حداکثر بازده، بهره وری انرژی و قابلیت اطمینان عملیاتی طولانی مدت را تضمین می کند.به تماس با ما خوش آمدید!
