چگونه تجهیزات حذف آهن می توانند از آلودگی پرهزینه و از کار افتادن جلوگیری کنند؟

خلاصه مقاله

آلودگی فلزی یکی از آن مشکلات «بی‌صدا» است که می‌تواند کیفیت محصول را خراب کند، به ماشین‌های پایین دست آسیب برساند و باعث خاموش شدن برنامه‌ریزی نشده شود. چه در حال کار با سنگ معدن استخراج شده، سنگدانه ها، پودرها، مواد بازیافتی یا کالاهای فله باشید، آهن سرگردان می تواند در بسیاری از نقاط از جمله تامین مواد خام، حمل و نقل، خرد کردن، انتقال یا حتی از قطعات سایش داخل خط تولید شما وارد فرآیند شما شود.

این راهنما توضیح می دهد که چه چیزیتجهیزات حذف آهنمی کند، نقاط درد را که حل می کند، رایج ترین انواع تجهیزات، و نحوه انتخاب پیکربندی مناسب برای مواد و توان خود. همچنین نکات نصب عملی، روال تعمیر و نگهداری که شگفتی‌ها را کاهش می‌دهد و پرسش‌های متداول برای کمک به مقایسه گزینه‌ها با اطمینان پیدا خواهید کرد.

فهرست مطالب

• تجهیزات حذف آهن چیست؟
• کدام نقاط درد را حل می کند؟
• کجا بیشتر استفاده می شود؟
• انواع متداول تجهیزات حذف آهن
• نحوه انتخاب سیستم مناسب
• نکاتی در مورد قرار دادن و نصب
• تعمیر و نگهداری که در واقع از خرابی جلوگیری می کند
• یک مثال گردش کار عملی
• انتخاب یک تامین کننده و ایجاد یک راه حل بلند مدت
• سوالات متداول

طرح کلی

1. تجهیزات حذف آهن و منابع آلودگی مورد نظر را تعریف کنید
2. آلودگی را به تلفات عملیاتی واقعی متصل کنید: رد، آسیب، خرابی، خطر ایمنی
3. انواع تجهیزات اصلی و کاربردهای معمولی را مقایسه کنید
4. یک چک لیست انتخاب بر اساس مواد، اندازه، رطوبت و طرح فرآیند ارائه دهید
5. شیوه های قرار دادن و نگهداری را به اشتراک بگذارید تا عملکرد را در طول زمان ثابت نگه دارید
6. با یک گردش کار ساده و یک چارچوب ارزیابی تامین کننده پایان دهید

تجهیزات حذف آهن چیست؟

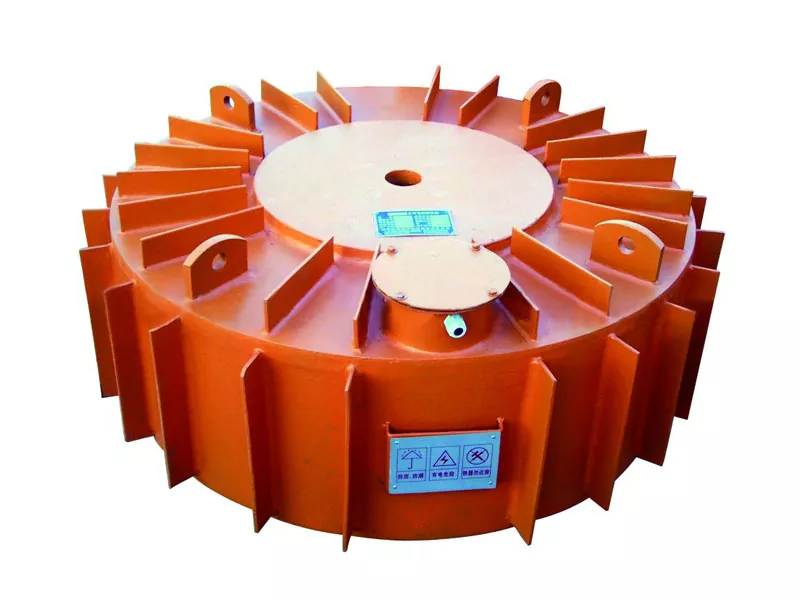

تجهیزات حذف آهن دسته‌ای از دستگاه‌های صنعتی هستند که برای شناسایی، جذب یا جداسازی فلزات آهنی ناخواسته (و در برخی موارد فلزات غیرآهنی) از مواد فله‌ای در حال حرکت از طریق خط فرآیند طراحی شده‌اند. به زبان ساده: «فلز اسرارآمیز» را از حرکت بیشتر به پایین دست که می‌تواند مشکلات گران قیمتی ایجاد کند، متوقف می‌کند.

آلاینده های هدف معمولاً عبارتند از:

• آهن ولگرد:پیچ و مهره، میخ، سیم، قطعات میلگرد، ابزار شکسته
• پوشیدن زباله:قطعات آهنی تولید شده توسط سنگ شکن ها، آسیاب ها، ناودان ها یا آسترها
• فلز تعبیه شده:قطعات فلزی با مواد خام مخلوط می شوند
• ذرات آهنی ریز:گرد و غبار آهن که می تواند بر خلوص یا ظاهر نهایی تأثیر بگذارد

اکثر سیستم ها از نیروی مغناطیسی (آهنربای دائمی یا آهنرباهای الکترومغناطیسی) یا تشخیص + رد (فلز یاب های جفت شده با دیورترها) استفاده می کنند. بهترین انتخاب به ویژگی های مواد شما و جایی که خطر آلودگی بالاتر است بستگی دارد.

کدام نقاط درد را حل می کند؟

اگر تا به حال مجبور شده اید یک خاموشی غافلگیرکننده را توضیح دهید، قبلاً می دانید: آلودگی فلزی به ندرت "کوچک" است. تمایل دارد به یکباره چندین مشکل گسترش یابد.

• آسیب به تجهیزات:آهن ولگرد می تواند صفحات سنگ شکن، تسمه های گیره دار، فیدرهای مربا و نوار نقاله های پیچ را ترک کند.
• توقف برنامه ریزی نشده:یک جم فلز می تواند تولید را متوقف کند، کار پاکسازی را ایجاد کند و تحویل را دیر کند.
• مشکلات کیفیت محصول:ذرات آهن می توانند پودرها را تغییر رنگ دهند، سطوح ناخالصی را افزایش دهند و باعث رد شدن دسته ها شوند.
• خطرات ایمنی:قطعات فلزی می توانند در نزدیکی تجهیزات پرسرعت تبدیل به پرتابه شوند یا در موارد شدید باعث گرم شدن بیش از حد و خطر آتش سوزی شوند.
• هزینه عملیاتی بالاتر:فرسودگی بیشتر، لوازم یدکی بیشتر، نیروی کار بیشتر، اضافه کاری بیشتر - و اغلب مصرف انرژی بیشتر در زمانی که تجهیزات با گیر کردن دست و پنجه نرم می کنند.

تجهیزات خوب حذف آهن، این "خطرات ناشناخته" را به رویدادهای کنترل شده و قابل اندازه گیری تبدیل می کند - آلودگی را در نقاط قابل پیش بینی ضبط می کند تا خط شما پایدار بماند.

کجا بیشتر استفاده می شود؟

تجهیزات حذف آهن در هر جایی که مواد فله حمل و نقل، خرد، آسیاب، غربال یا مخلوط شوند، رایج است. صنایع معمولی عبارتند از:

• معدن و فرآوری مواد معدنی
• معادن و سنگدانه
• سیمان و مصالح ساختمانی
• مواد شیمیایی و پودرهای صنعتی
• بازیافت (شیشه، پلاستیک، C&D، سوخت های مشتق شده از قراضه)
• پایانه های حمل و نقل فله ( بنادر، انبارها، ایستگاه های انتقال)

Even if your incoming material is “clean,” contamination can still be introduced internally from worn parts. به همین دلیل است که بسیاری از گیاهان به جای تکیه بر یک آهنربا از چندین مرحله جداسازی استفاده می کنند.

انواع متداول تجهیزات حذف آهن

دستگاه های مختلف مشکلات مختلفی را حل می کنند. برخی از آنها برای آهن‌های بزرگ روی نوار نقاله ساخته شده‌اند، در حالی که برخی دیگر ذرات آهنی ریز درون پودرها را هدف قرار می‌دهند. در اینجا یک مقایسه عملی وجود دارد:

قاعده کلی:از آهنرباها برای حذف هر چه زودتر می توانید استفاده کنید (محافظت ارزان)، و بعداً زمانی که به پاکیزگی تأیید شده در محصول نهایی نیاز دارید، از تشخیص/رد استفاده کنید.

نحوه انتخاب سیستم مناسب

اگر تجهیزات حذف آهن را انتخاب می کنید، کمتر روی «قوی ترین آهنربا» تمرکز کنید و بیشتر روی «سیستم مناسب برای آلودگی هایی که دارید» تمرکز کنید. در زیر چک لیستی وجود دارد که می توانید از آن برای ارزیابی داخلی یا بحث های تامین کننده استفاده کنید:

1. فرم مواد:آیا پودر، گرانول، توده، دوغاب یا ضایعات مخلوط است؟
2. توزیع اندازه ذرات:آیا سعی می کنید آهن ولگرد بزرگ، گرد و غبار آهنی ریز یا هر دو را بگیرید؟
3. رطوبت و چسبندگی:مواد چسبنده می توانند سطوح را بپوشانند و کارایی جداسازی را کاهش دهند.
4. توان عملیاتی:تن در ساعت یا کیلوگرم در ساعت عرض آهنربا، پوشش میدان و زمان اقامت را تعیین می کند.
5. سرعت نوار نقاله و عرض تسمه:برای آهنرباها و قرقره های معلق حیاتی است.
6. محدودیت های نصب:فضای سر، دسترسی برای تمیز کردن، و هندسه ناودان موجود بیش از آنچه اکثر مردم انتظار دارند اهمیت دارند.
7. ریسک پایین دستی:از چه چیزی محافظت می کنید - سنگ شکن، آسیاب، طبقه بندی کننده، خط بسته بندی، مشخصات مشتری؟
8. رویکرد پاکسازی:تمیز کردن دستی ممکن است برای آلودگی کم خوب باشد، اما خطوط با حجم بالا اغلب به طرح های خود تمیز شونده نیاز دارند.

برای آسان‌تر کردن انتخاب، در اینجا نقشه‌برداری سریع از اهداف به راه‌حل‌های معمولی آورده شده است:

نکاتی در مورد قرار دادن و نصب

قرار دادن می تواند باعث ایجاد یا شکست عملکرد شود. دو کارخانه می توانند تجهیزات یکسانی را خریداری کنند و نتایج بسیار متفاوتی به دست آورند، فقط به این دلیل که یکی آنها را در مکانی "مگنت دوست" قرار داده است.

• زود عکس بگیرید، بعداً تأیید کنید:جداسازی را قبل از ماشین آلات پرخطر (سنگ شکن، آسیاب) و تشخیص نزدیک به مرحله محصول نهایی قرار دهید.
• از نقاط انتقال به صورت استراتژیک استفاده کنید:ناودان ها و نقاط تخلیه اغلب یک پرده نازک تر از مواد ایجاد می کنند و جداسازی را مؤثرتر می کنند.
• کنترل عمق بار:شمع ضخیم روی یک تسمه راندمان جذب را کاهش می دهد زیرا فلز از میدان مغناطیسی دورتر است.
• طراحی برای دسترسی تمیز کردن:اگر اپراتور نتواند به طور ایمن به آن دسترسی پیدا کند، تمیز کردن حذف می شود - سپس عملکرد "به طور مرموزی" کاهش می یابد.
• برنامه ریزی برای گرد و غبار و لرزش:محیط های صنعتی آب بندی ضعیف و سخت افزار نصب ضعیف را مجازات می کنند.

اگر در حال مقاوم‌سازی یک خط موجود هستید، یک بررسی کوتاه در سایت در نظر بگیرید که عرض تسمه، سرعت تسمه، فضای سر و رایج‌ترین اندازه آلودگی را اندازه‌گیری می‌کند. این اصول اولیه از اشتباهات گران قیمت "تقریبا مناسب" جلوگیری می کند.

تعمیر و نگهداری که در واقع از خرابی جلوگیری می کند

تجهیزات حذف آهن اغلب به عنوان یک راه حل "تنظیم و فراموشش کن" نصب می شود - تا زمانی که کار بی سر و صدا متوقف شود. بهترین گیاهان با یک روال ساده با آن مانند یک نقطه کنترل رفتار می کنند.

• چک روزانه/شیفتی:تأیید کنید که منطقه جمع آوری بیش از حد بارگذاری نشده است. به دنبال انواع فلزات غیرعادی باشید که نشان دهنده خرابی های بالادست هستند.
• نظافت هفتگی:تجمعی را که می تواند فلز را از میدان مغناطیسی محافظت کند، به ویژه با مواد مرطوب یا گرد و غبار، حذف کنید.
• بازرسی ماهانه:پیچ‌های نصب، ردیابی تسمه، سایش ناودان و هرگونه محافظ را بررسی کنید.
• بررسی عملکرد فصلی:"فلز جمع آوری شده در هر تن" را دنبال کنید تا تغییرات کیفیت خوراک یا مشکلات مربوط به سایش را شناسایی کنید.

یک مزیت دست کم گرفته شده: فلزی که جمع آوری می کنید به داده های تشخیصی تبدیل می شود. اگر فلز به طور ناگهانی بلند شد، می توانید قبل از اینکه به یک خرابی تبدیل شود، در بالادست بررسی کنید.

یک مثال گردش کار عملی

در اینجا یک راه ساده برای ایجاد یک استراتژی حذف آهن قوی بدون پیچیده کردن خط وجود دارد:

1. کنترل ورودی:یک آهنربا روی نوار بالای نوار نقاله اصلی که سنگ شکن اولیه را تغذیه می کند، اضافه کنید.
2. اصلاح نقطه انتقال:یک درام مغناطیسی یا آهنربای شبکه ای نصب شده روی لوله را اضافه کنید که در آن مواد به مرحله بعدی می افتند.
3. ایست بازرسی کیفیت:اگر مشخصات خلوص سخت است یا ممیزی مشتری نیاز به اثبات دارد، یک فلزیاب را در نزدیکی مرحله محصول نهایی نصب کنید.
4. حلقه نگهداری:نتایج جمع‌آوری و زمان‌بندی تمیز کردن را به‌عنوان بخشی از عملیات استاندارد ثبت کنید، نه به عنوان یک «وظیفه اضافی».

این رویکرد مرحله‌ای از تجهیزات محافظت می‌کند، کیفیت محصول را بهبود می‌بخشد و احتمال تبدیل یک پیچ از دست رفته به خاموش شدن کامل خط را کاهش می‌دهد.

انتخاب یک تامین کننده و ایجاد یک راه حل بلند مدت

عملکرد تجهیزات فقط مربوط به دستگاه نیست، بلکه به این بستگی دارد که چقدر با فرآیند شما مطابقت دارد. یک تامین کننده قوی باید بتواند رفتار مواد، الگوهای جریان و نقاط خطر را مورد بحث قرار دهد، سپس پیکربندی متناسب با طرح خط و واقعیت های عملیاتی شما را توصیه کند.

به عنوان مثال،Qingdao EPIC Mining Machinery Co.,Ltd. با صنایع مواد فله ای کار می کند که قابلیت اطمینان و جداسازی پایدار هر روز اهمیت دارد. هنگامی که یک تامین کننده را ارزیابی می کنید، به دنبال شواهدی مبنی بر پشتیبانی مهندسی عملی باشید: راهنمایی های چیدمان، توصیه های اندازه گیری، و دستورالعمل های تعمیر و نگهداری واضح که اپراتورها می توانند واقع بینانه از آنها پیروی کنند.

اگر می‌خواهید بهترین نتیجه را داشته باشید، چند اصل اساسی را از قبل به اشتراک بگذارید - نوع مواد، توان عملیاتی، عرض/سرعت تسمه، سطح رطوبت و جایی که قبلاً خرابی‌ها رخ داده است. این اطلاعات "تجهیزات عمومی" را به یک راه حل واقعی تبدیل می کند.

سوالات متداول

س: آیا آهنربای قوی تر همیشه بهتر است؟
پاسخ: نه همیشه. استحکام میدان مهم است، اما قرارگیری، عمق بار، سرعت تسمه و رفتار مواد اغلب به همان اندازه اهمیت دارند. "بهترین" آهنربا آهنربایی است که به طور مداوم آلودگی واقعی شما را در فرآیند واقعی شما ثبت می کند.

س: آیا تجهیزات حذف آهن می توانند فولاد ضد زنگ را جذب کنند؟
پاسخ: برخی از فولادهای ضد زنگ دارای خاصیت مغناطیسی ضعیفی هستند، در حالی که برخی دیگر اینگونه نیستند. اگر آلودگی ضد زنگ نگران کننده باشد، بسته به محصول و فرآیند، یک سیستم فلزیاب ممکن است نقطه کنترل بهتری باشد.

س: کجا باید آهنربا معلق را روی نوار نقاله نصب کنم؟
A: قرارگیری های معمول در نزدیکی قرقره سر (جایی که مسیر حرکت مواد تغییر می کند) یا در نقطه انتقال مواد نازک تر و بیشتر در معرض دید قرار می گیرند. ارتفاع و موقعیت صحیح به سرعت تسمه و عمق بار بستگی دارد.

س: چگونه بفهمم که سیستم فعلی من ضعیف است؟
پاسخ: علائم هشدار دهنده شامل گیرکردن مکرر، نمایان شدن فلز در پایین دست، افزایش آسیب قطعات سایش یا تجمع قابل مشاهده روی آهنرباها/درام ها است. ردیابی فلز جمع آوری شده در طول زمان یک راه ساده برای تشخیص زودهنگام تغییرات است.

س: تفاوت بین حذف آهن ولگرد و بهبود خلوص محصول چیست؟
A: حذف آهن ولگرد بر روی فلز بزرگی تمرکز می کند که به ماشین آلات آسیب می رساند. بهبود خلوص ذرات آهنی کوچکتری را هدف قرار می دهد که می تواند بر مشخصات، ظاهر یا کیفیت پردازش پایین دست تأثیر بگذارد. بسیاری از گیاهان به هر دو مرحله نیاز دارند.

س: آیا رطوبت کارایی جداسازی را کاهش می دهد؟
ج: می تواند. مواد خیس یا چسبنده ممکن است انباشته شوند، عمق بار را افزایش دهند و باعث تجمع بر روی سطوح شوند و قرار گرفتن در معرض میدان مغناطیسی را کاهش دهند. در این موارد برای تمیز کردن آسان طراحی کنید و جداسازی مرحله‌ای را در نظر بگیرید.

س: هر چند وقت یکبار باید تجهیزات را تمیز کنم؟
A: این بستگی به میزان آلودگی و چسبندگی مواد دارد. بسیاری از عملیات ها با تمیز کردن هفتگی شروع می شوند و بر اساس آنچه مشاهده می کنند تنظیم می شوند. خطوط با آلودگی بالا ممکن است نیاز به تمیز کردن مکرر یا طرح های خود تمیز شونده داشته باشند.

شگفتی ها را از روند خود حذف کنید:تجهیزات حذف آهن مناسب می تواند از ماشین آلات شما محافظت کند، کیفیت را تثبیت کند و زمان خرابی را به گونه ای کاهش دهد که تمام تیم شما بلافاصله احساس می کنند. اگر می خواهید یک توصیه پیکربندی بر اساس متریال و طرح خط خود داشته باشید،با ما تماس بگیرید برای بحث در مورد درخواست خود و دریافت یک پیشنهاد عملی.
